Kompakt Tabanlı Üniteler
RevPi Core serisi, yerden tasarruf sağlayan, güçlü ve uygun maliyetli bir platform arayan herkes için idealdir. Cihazlar, Ethernet, USB ve Mikro-HDMI bağlantı noktaları da dahil olmak üzere endüstriyel bir bilgisayarın tüm temel işlevlerini sunar. Daha fazla arayüze ihtiyacınız varsa RevPi Connect serisine göz atın.
Esnek Genişletilebilir
Modüler yapısı sayesinde RevPi Core serisiyle esnekliğinizi korursunuz. Cihazlarınızı RevPi I/O modüllerimizle ve saha veri yolu ağ geçitlerimizle genişletin ve bunları sağlam bir Soft PLC, endüstriyel IoT ağ geçidi ve diğer kullanım alanları olarak kullanın.
Endüstriyel Raspberry Pi

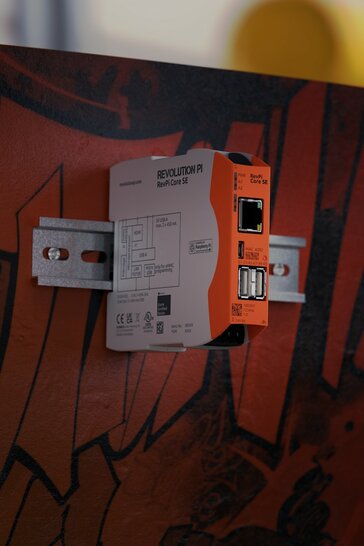

DIN rayına monte etmek için (örneğin ölçüm verilerini toplamak veya web uygulaması içeren bir HDMI ekranını bağlamak için) yalnızca bir endüstriyel sınıf Raspberry Pi 'ye mi ihtiyacınız var? O zaman RevPi Core serisi tam size göre.
The RevPi Core Series
Powered by Compute Module 4S
RevPi Core S
- I/O Modüllerimiz ve Ağ Geçitlerimizle Genişletilebilir
Powered by Compute Module 4S
RevPi Core SE
- Yalnızca I/O'lerle genişletilebilir
Önemli Arayüzler

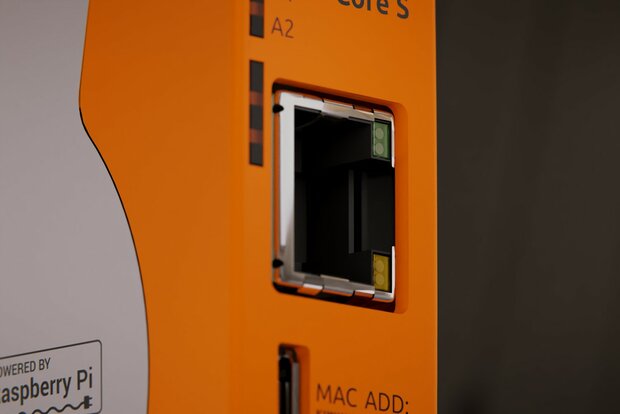

Ethernet portu, BT sistemleri ve Ethernet tabanlı saha veri yollarıyla veri alışverişini sağlar.
Sensör verilerini I/O modüllerinden ve saha veri yolu ağ geçitlerinden BT sistemlerinize aktarın veya tarayıcılar, yazıcılar ve RFID okuyucular gibi Ethernet tabanlı çevre birimlerini bağlayın.

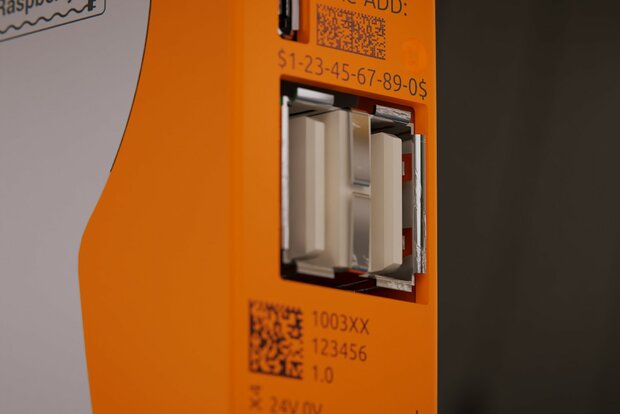

Sabit diskler, ZigBee çubukları, Bluetooth antenleri, kameralar, veri kaydediciler ve yazıcılar için iki adet USB-A 2.0 portu.
Endüstriyel PC uygulamaları için fare ve klavyeyi USB-A ve HDMI portlarını kullanarak bağlayın.
Daha yüksek performans mı gerekiyor? RevPi Connect 5 , 5 Gbps hızında iki adet USB 3.2 Gen 1 bağlantı noktası sunar.

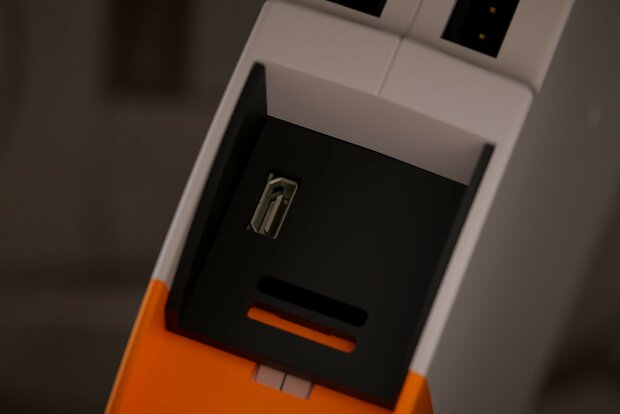

Mikro HDMI bağlantı noktası üzerinden monitörleri ve dokunmatik ekranları bağlayın. Uygulama olanakları çok yönlüdür:
- Fare ve klavyeli endüstriyel PC
- Kontrol kabinlerinde veya sistemlerde ve makinelerde entegre HMI
- Kiosk sistemlerinin ve self servis terminallerinin temel bileşeni
- Üretim salonlarındaki büyük ekranların, araç yönlendirme sistemlerinin ve havaalanlarının kontrolü

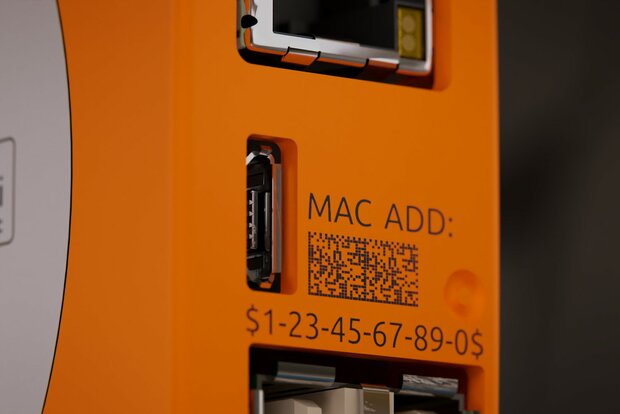

Mikro USB bağlantı noktası, cihaza yeni işletim sistemi görüntülerini manuel olarak yüklemek için kullanılır. Bu, güncellemeleri uzaktan alamayan veya almaması gereken sistemler için kullanışlıdır.

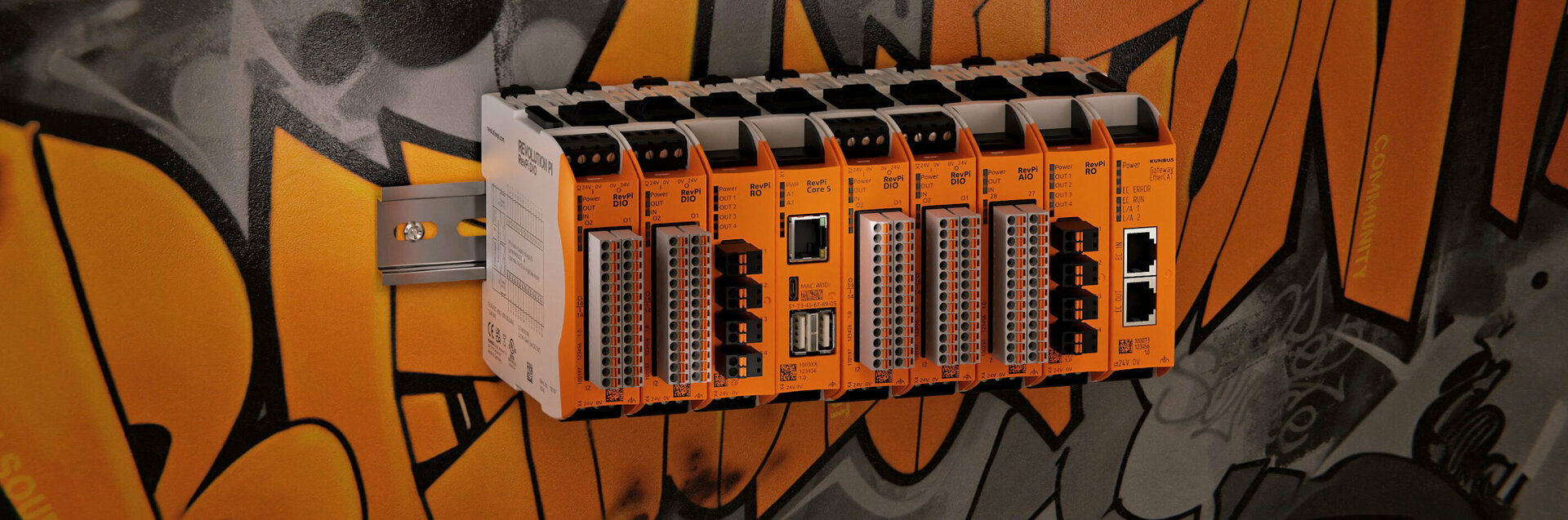

Revolution Pi, girişler ve çıkışlar ve saha veri yolu ağ geçitleri ile esnek bir şekilde genişletilebilir.

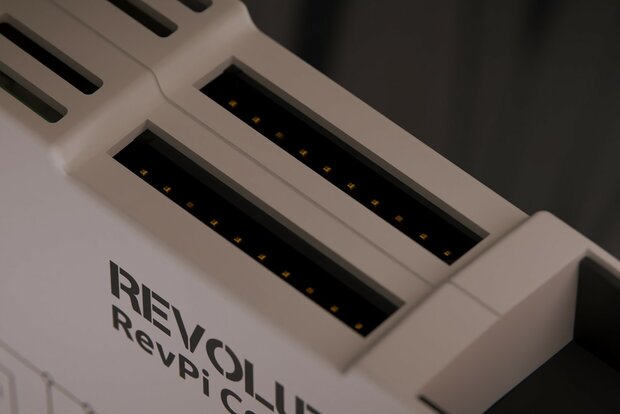

Üstte bulunan iki PiBridge arayüzü aracılığıyla cihazları on adede kadar I/O modülüyle genişletebilirsiniz.
Yenilikçi tak-çalıştır sistemi, tüm modüllerin PiBridge fiş konnektörüyle kolayca bağlanmasını sağlar.
PiBridge üzerindeki yüksek performanslı veri yolu, tüm modüllerle endüstriyel gerçek zamanlı iletişimi sağlar.
Teknik Detaylar
| RevPi Core S / SE | |
|---|---|
| Performans |
|
| Raspberry Pi Compute Module | Compute Module 4S |
| İşlemci | Broadcom BCM2711 | Quad core Cortex-A72 | 1.5 GHz |
| RAM | 1 GB LPDDR4 |
| eMMC Storage | 8, 16 or 32 GB |
| Interfaces |
|
| RJ45 Ethernet | 1 x (10/100 Mbps) |
| USB-A | 2 x (USB 2.0) |
| Micro HDMI 2.0a (4K) | ✔ |
| WiFi and BT | ❌ (available in RevPi Connect series) |
| RS485 | ❌ (available in RevPi Connect series) |
| CAN FD | ❌ (available in RevPi Connect series) |
| RevPi Genişletme Modülleriyle Uyumluluk |
|
| RevPi I/O Modülleri | ✔ (up to 10) |
| RevPi Ağ Geçitleri | ✔ (up to 2; 1 x per side) (Core S) ❌ (Core SE) |
| PiBridge | ✔ (2 x) |
| Additional Özellikler |
|
| Optik Ekran | 3 x Bi-Color LED (2 tanesi serbestçe programlanabilir) |
| Gerçek Zamanlı Saat (RTC) Arabelleği | Çift katmanlı kondansatör (min. 24 h) |
| Veri Sayfası |
|
Revolution Pi Yazılımı
Maksimum Yazılım Esnekliği
Revolution Pi açık bir sistemdir: Kendi yazılımınızı veya önceden yüklenmiş faydalı uygulamaları kullanabilirsiniz.
Kapsamlı protokol desteği sayesinde Revolution Pi'yi ağlara esnek bir şekilde entegre edebilirsiniz.
Raspberry Pi OS tabanlı işletim sisteminin çekirdeğinde gerçek zamanlı bir yama bulunmaktadır.
Bu, endüstriyel gerçek zamanlı yeteneklerden yararlanırken Raspberry Pi prototiplerinizi aktarmanıza olanak tanır.
İdeal Cihaz Değil mi?
Daha fazla Revolution Pi modelini keşfedin ve projeniz için ideal cihazı bulun.
GELİŞMİŞ IIoT ve otomasyon
RevPi Connect
- Geniş çeşitlilikte varyantlar
- Yüksek performanslı uygulamalar için mükemmel
- BT ve OT sistemlerini (makineleri ve sistemleri) birbirine bağlar
- I/O'ler ve ağ geçitleriyle genişletilebilir
YEREL ALT DAĞITIM İÇİN IIoT VE I/O
RevPi Flat
- Yerel alt dağıtım panoları için kompakt cihaz
- Enerji sektörüne özel
- Entegre I/O'ler
