Özelleştirilmiş Otomasyon Çözümleri Geliştirin
Tak ve Çalıştır Sistemi
Kolayca bağlanın, yapılandırın ve kontrol edin: RevPi I/O modülleriyle esnekliğinizi koruyun.
- RevPi Core ve RevPi Connect serilerinin temel modülleriyle uyumludur
- Çıkarılabilir PiBridge fiş konnektörüyle taban modüllerine kolayca bağlanın
- Hiçbir alete gerek yok
- Temel modül başına en fazla 10 genişletme modülü
- Güç kaynağı: 24 V DC
RevPi I/O modülleri, ücretsiz yapılandırma aracımız PiCtory ile sezgisel olarak kurulabilir
Sistem önyükleme sırasında tüm modülleri otomatik olarak tanır.
RevPi I/O Modülleri | Dijital Girişler / | Analog Girişler / | Diğer I/O'ler |
|---|---|---|---|
| 14 / 14 | - / - | - | |
| 16 / - | - / - | - | |
| - / 16 | - / - | - | |
| 0-4* / 0-4* | 8 / 8 | - | |
| - / - | 4 / 2 | Pt100/Pt1000 sensörleri için 2 RTD sıcaklık girişi (-165 °C ila +600 °C) | |
| - / - | - / - | 250 V AC veya 30 V DC'de 5 A'ya kadar yükleri anahtarlayan 4 potansiyelsiz normalde açık (NO) röle |
*Giriş veya çıkış olarak yapılandırılabilen 4 esnek dijital kanal
Çok Yönlü Uygulamalar
Dijital I/O modülleri, RevPi Connect veya RevPi Core temel modülünüzün yeteneklerini genişletmek için çok sayıda olanak sunar:
- Dijital sensörleri okuyun - yakınlık anahtarlarından kamış kontaklı su sayaçlarına kadar
- Kontrol panellerinden ve basmalı düğmelerden gelen girdileri kaydedin
- Sensörlerle hız ölçümü
- Devreler, vanalar ve motorlar için anahtar röleleri
- LED ekranları ve sinyal kulelerini kontrol edin
Analog ve Dijital I/O Modülleri
Analog ve Dijital I/O Modülü

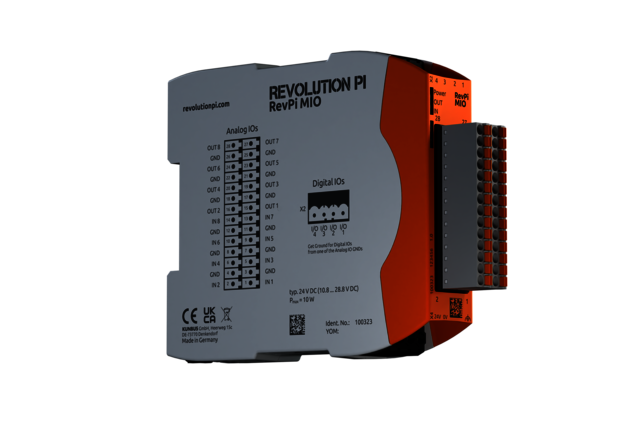

RevPi MIO
RevPi MIO, analog ve dijital sinyal işlemeyi tek bir modülde birleştirir:
- sekiz analog giriş
- sekiz analog çıkış
- dört esnek dijital kanal
Dijital kanalları ihtiyaçlarınıza göre giriş veya çıkış olarak yapılandırabilirsiniz. RevPi MIO ile çeşitli otomasyon görevlerinde uzmanlaşabilirsiniz:
- Sensör verilerini hassas bir şekilde yakalayın
- Süreçleri kontrol edin ve izleyin
- Dijital ve analog sinyalleri aynı anda işleyin
Analog I/O Modülü

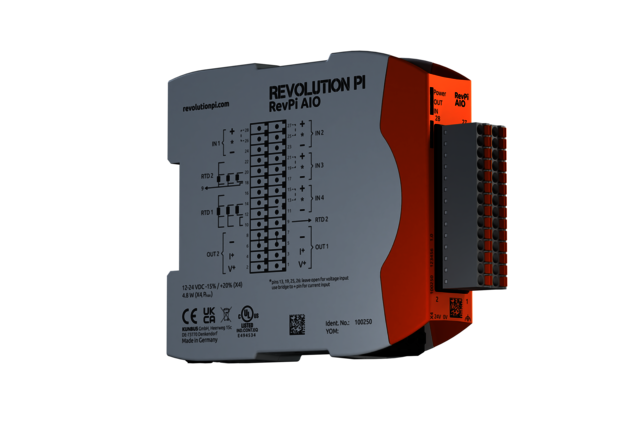

RevPi AIO
Frekans invertörlerini, oransal valfleri ve diğerlerini hassas bir şekilde kontrol etmek için iki analog çıkış kullanın. Aşağıdaki sinyalleri desteklerler:
- Gerilim: ±10 V | ±11 V | ±5 V | ±5.5 V | 0 … 10 V | 0 … 11 V | 0 … 5 V | 0 … 5.5 V
- Akım: 0 … 20 mA | 0 … 24 mA | 4 … 25 mA
Dört analog giriş (diferansiyel) ile mesafeler, basınçlar ve akış hızları gibi nicelikleri güvenilir bir şekilde ölçebilirsiniz. Aşağıdaki sinyalleri desteklerler:
- Gerilim: ±10 V | ±5 V | 0 … 10 V | 0 … 5 V
- Akım: 0 … 20 mA | 0 … 24 mA | 4 … 20 mA | ±25 mA
İki RTD sıcaklık girişi hassas sıcaklık ölçümleri sağlar. 2, 3 veya 4 telli bağlantılara sahip Pt100/Pt1000 direnç sıcaklık sensörlerini kullanabilir ve -165 °C ile +600 °C arasındaki sıcaklıkları 0,5 °C'lik artışlarla ölçebilirsiniz.
Röle Çıkış Modülü
Röle Çıkış Modülü

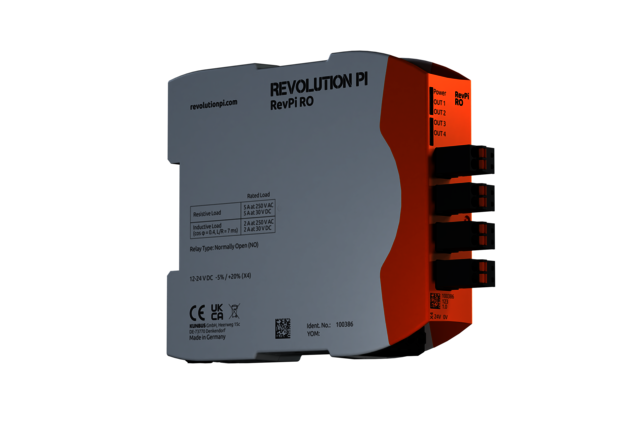

RevPi RO
RevPi RO, dört potansiyelsiz normalde açık (NO) rölesağlar. Her röle, maksimum 250 V AC veya 30 V DC'de 5 A'ya kadar yükleri anahtarlar.
Örneğin röle çıkışlarını şu amaçlarla kullanabilirsiniz:
- Isıtıcılar, pompalar ve fanlar gibi yükleri değiştirin
- Kontrol sinyallerinin kuru kontak olarak galvanik izolasyonu
