Güçlü Amiral Gemisi
Çözümünüz için maksimum performans: RevPi Connect serisinin en güçlü modeli – şu anda RevPi Connect 5 – her zaman en hızlı işlemciye ve en büyük bellek seçeneklerine sahip en son Raspberry Pi Hesaplama Modülü 'ü kullanır.
Çok sayıda modern endüstriyel arayüz, entegre TPM 2.0 çipi ve farklı modelleri, RevPi Connect serisini Revolution Pi ailesinin en çok yönlü serisi haline getiriyor.
Arayüz Şampiyonları
RevPi Connect serisi, çok sayıda entegre arayüz sunar. Entegre donanım denetleyicisi sayesinde, cihazlarınızı uzaktan yeniden başlatabilir ve sıkıcı saha ziyaretlerinden kaçınabilirsiniz.
Esnek Genişletilebilir
Esneklik mi arıyorsunuz? RevPi Connect serisindeki tüm cihazlar I/O modüllerimizle ve bazıları da saha veri yolu ağ geçitleriyle genişletilebilir. Bu sayede, yeni gereksinimlere uyarlanabilen zorlu endüstriyel uygulamalar için ideal bir platform haline gelirler.
RevPi Connect Serisi
Revolution Pi'nin en çok yönlü ürün serisinde, uygulamanız için tam doğru cihazı bulacaksınız.
HESAPLAMA MODÜLÜ 5
RevPi Connect 5
HESAPLAMA MODÜLÜ 4

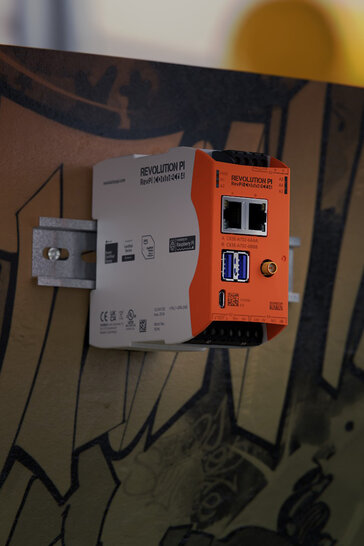

RevPi Connect 4
HESAPLAMA MODÜLÜ 4S
RevPi Connect S
HESAPLAMA MODÜLÜ 4S

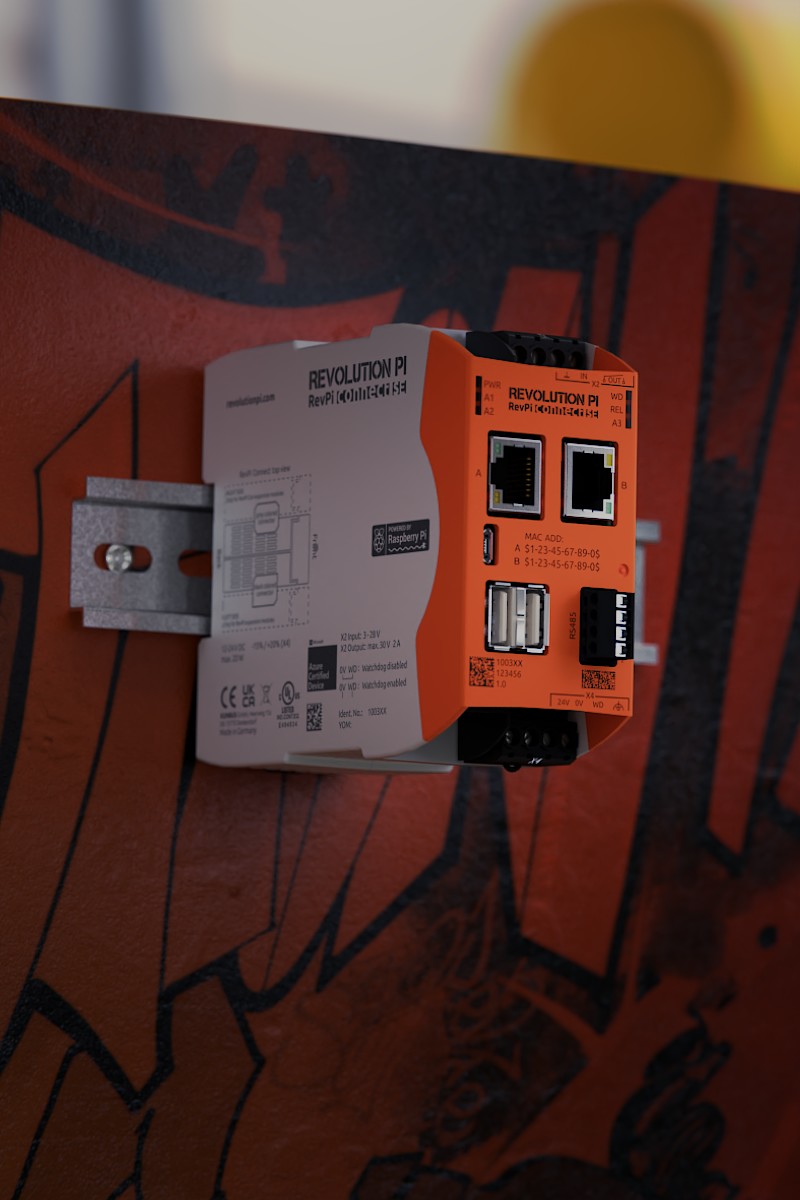

RevPi Connect SE
Önemli Arayüzler

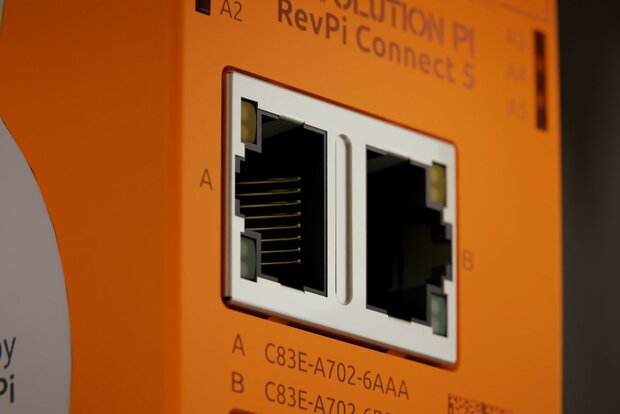

Uygulamalarınız için Çok Yönlü Ethernet Arayüzleri:
- Revolution Pi sisteminizi BT sistemleri ve Ethernet tabanlı saha veri yollarıyla sorunsuz bir şekilde bağlayın
- Sensör verilerini I/O ve saha veri yolu genişletme modüllerinden doğrudan BT altyapınıza aktarın
- Tarayıcılardan ve yazıcılardan RFID okuyuculara kadar Ethernet tabanlı çevre birimlerini bağlayın

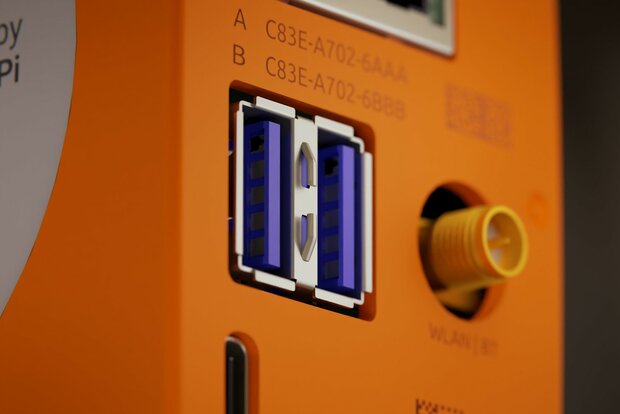

Tüm temel USB cihazlarını kolayca bağlayın:
- Harici sabit diskler gibi depolama ortamları
- ZigBee çubukları ve Bluetooth antenleri gibi kablosuz modüller
- Kameralar, veri kaydediciler ve yazıcılar gibi endüstriyel çevre birimleri
- HDMI ile birlikte klasik IPC uygulamaları için fare ve klavye

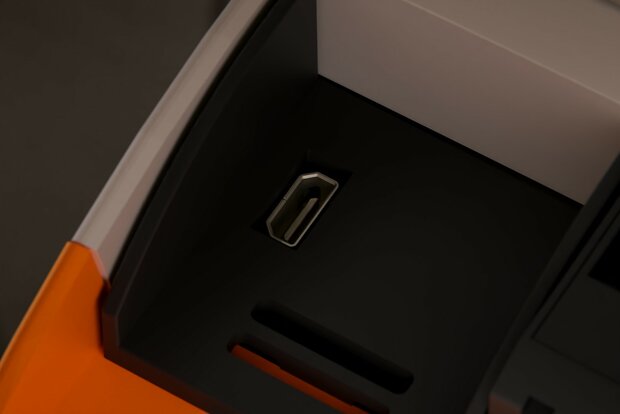

Monitörleri ve dokunmatik ekranları kontrol etmek için Mikro HDMI bağlantı noktasını kullanın. Uygulama alanları çeşitlidir:
- Fare ve klavye ile tam özellikli bir endüstriyel bilgisayar olarak kullanın
- Kontrol kabinlerinde, tesislerde ve makinelerde entegre HMI çözümlerini uygulayın
- Profesyonel kiosk sistemleri ve self servis terminalleri geliştirin
- Üretim salonlarındaki büyük ekranları ve kontrol sistemlerini kontrol edin

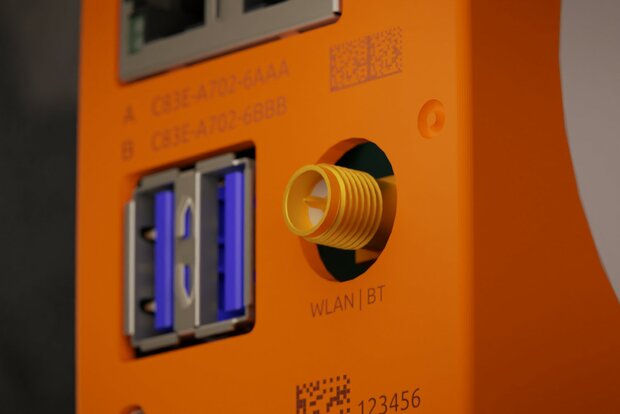

Uygulamanız için kablosuz bağlantıya mı ihtiyacınız var? İsteğe bağlı WiFi ve BT ile sisteminizi kablosuz ağlara esnek bir şekilde entegre edebilirsiniz.
Dahili ve harici anten bağlantı noktaları sayesinde, zorlu endüstriyel ortamlarda bile güvenilir kablosuz bağlantının avantajlarından yararlanabilirsiniz. Revolution Pi'yi güvenli bir şekilde şunlara bağlayın:
- Kablosuz sensörler ve aktüatörler
- Endüstriyel IoT platformları ve bulut hizmetleri
- Uzaktan izleme için mobil cihazlar
- Hassas iç mekan konumlandırması için BLE işaretleri
- Barkod tarayıcılar ve hoparlörler gibi pratik çevresel cihazlar

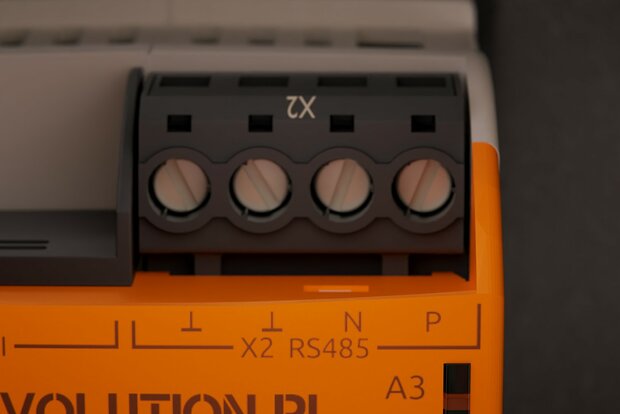

RS485 arayüzü ile son derece güvenilir seri haberleşmenin avantajlarından yararlanırsınız.
Sağlam 4 pinli vidalı terminal ve gürültüye dayanıklı diferansiyel sinyalleme, uzun mesafelerde ve zorlu endüstriyel ortamlarda bile istikrarlı veri bağlantıları sağlar.
Şunlar için idealdir:
- Mevcut tesislerin ve eski sistemlerin entegrasyonu
- Modbus cihazlarıyla iletişim
- Fabrika otomasyonunda güvenilir veri iletimi
- Bina ve proses kontrolünde sağlam bağlantılar
Dahili koruma devreleri, zorlu elektromanyetik koşullarda bile maksimum çalışma güvenliği sağlar.

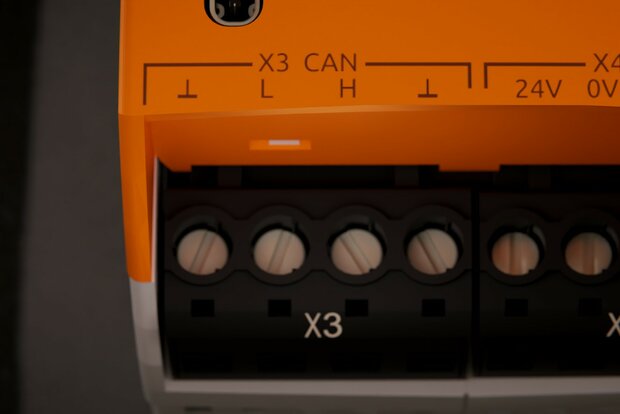

RevPi Connect 5 ile uygulamalarınız için CAN FD avantajlarından yararlanabilirsiniz: İki ayrı CAN ağını ve sağlam 4 pinli vidalı terminalleri kullanan RevPi Connect 5, cihazlarınızla yüksek hızda iletişim kurar.
Avantajlar:
- Veri yoğun uygulamalar için daha yüksek bant genişliği
- Klasik CAN ağlarıyla geriye dönük uyumluluk
- Sensör ve aktüatörlerin basit bağlantısı
- Modern otomasyon ve makine ağlarının yanı sıra otomotiv sistemlerine entegrasyon
Yeni işletim sistemi görüntülerini yerinde yüklemek için USB bağlantı noktasını kullanın; bu, kablosuz güncellemeler yoluyla güncellenemeyen veya güncellenmemesi gereken sistemler için idealdir.
Not: RevPi Connect 5'ten başlayarak Micro-USB yerine modern USB-C portunu kullanacaksınız.
Daha fazla giriş ve çıkış veya fieldbus bağlantısı mı arıyorsunuz?

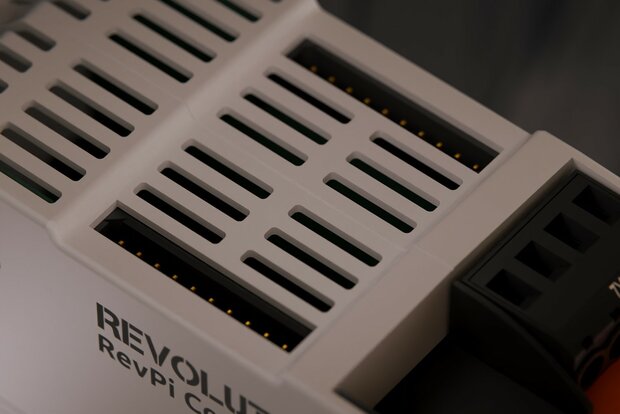

Cihazın üstündeki iki PiBridge arayüzü sayesinde, RevPi Connect temel modülünüze on adede kadar RevPi genişletme modülü bağlayabilirsiniz.
Yenilikçi tak ve çalıştır sistemi kurulumu kolaylaştırır: Modülleri PiBridge fiş konnektörüyle bağlamanız yeterlidir; işte bu kadar.
Yüksek performanslı veri yolu, endüstriyel kalitede gerçek zamanlı iletişimi garanti altına alır.
Teknik Detaylar
| RevPi Connect 5 | RevPi Connect 4 | RevPi Connect S / SE | |
|---|---|---|---|
| Performans | |||
| Raspberry Pi Compute Module | Compute Module 5 | Compute Module 4 | Compute Module 4S |
| İşlemci | Broadcom BCM2712 | Quad core Cortex-A76 | 2.4 GHz | Broadcom BCM2711 | Quad core Cortex-A72 | 1.5 GHz | Broadcom BCM2711 | Quad core Cortex-A72 | 1.5 GHz |
| RAM | 4 or 8 GB LPDDR4X | 2, 4 or 8 GB LPDDR4 | 1 GB LPDDR4 |
| eMMC Depolama | 32 GB | 8 or 32 GB | 8, 16 or 32 GB |
| Arayüzler | |||
| RJ45 Ethernet | 2 × (1 Gbps) | 2 × (1 Gbps) | 2 × (10/100 Mbps) |
| USB-A | 2 × (USB 3.2 Gen 1) | 2 × (USB 3.2 Gen 1) | 2 x (USB 2.0) |
| Micro HDMI 2.0a (4K) | ✔ | ✔ | ✔ |
| WiFi ve BT | ✔ (optional) | ✔ (optional) | ❌ |
| RS485 | ✔ (optional) (4 pimli vidalı konnektör) | ✔ (4 pimli vidalı konnektör) | ✔ (4 pimli vidalı konnektör) |
| CAN FD | ✔ (up to 2 ×) (4 pimli vidalı konnektör) | ❌ | ❌ |
| Entegre I/O'ler | ❌ | ✔ Röle kontağı veya sinyal girişi için vidalı konnektör (4 pimli) | ✔ Röle kontağı veya sinyal girişi için vidalı konnektör (4 pimli) |
| RevPi Genişletme Modülleriyle Uyumluluk | |||
| RevPi I/O Modülleri | ✔ (up to 10) | ✔ (up to 10) | ✔ (up to 5; left side) |
| RevPi Ağ Geçitleri | ✔ (up to 2; 1 x per side) | ❌ | ✔ (up to 1; left side) (Connect S) ❌ (Connect SE) |
| PiBridge | ✔ (2 x) | ✔ (2 x) | ✔ (1 x left side) |
| RevPi Con Modules / ConBridge | ❌ | ❌ | ✔ (1 x Con CAN, 1 x Con M-Bus; right side) |
| Additional Features | |||
| Güvenilir Platform Modülü (TPM 2.0) | ✔ | ✔ | ❌ |
| Optik Ekran | 6 × Multi-Color LED (5 tanesi serbestçe programlanabilir) | 6 × Multi-Color LED (5 tanesi serbestçe programlanabilir) | 6 × Bi-Color LED (5 tanesi serbestçe programlanabilir) |
| Gerçek Zamanlı Saat (RTC) Arabelleği | CR2032 Lityum pil (yaklaşık 10 yıl) | CR2032 Lityum pil (yaklaşık 10 yıl) | Çift katmanlı kondansatör (min. 24 h) |
| Watchdog Donanımı | ✔ | ✔ | ✔ |
| Veri Sayfasını Kontrol Edin |
Revolution Pi Yazılımı
Sınırsız Gelişim
Revolution Pi, hem kendi yazılımınızı hem de çok sayıda önceden yüklenmiş uygulamayı ve birçok protokolü destekleyen açık bir platformdur.
İşletim sistemi Raspberry Pi OS tabanlı olup çekirdekte gerçek zamanlı bir yama bulunmaktadır.
Bu, Raspberry Pi prototiplerinizi endüstriyel gerçek zamanlı uygulamalara kolayca aktarmanızı sağlar.
İdeal Cihaz Değil mi?
Piyasadaki ilk gerçek endüstriyel sınıf Raspberry Pi olan Revolution Pi'nin tüm dünyasını keşfedin.
KOMPAKT KONTROL SİSTEMİ
RevPi Core
- Kompakt ve uygun maliyetli
- Şalter dolabındaki sınırlı alanlar için mükemmel
- I/O'ler ve ağ geçitleriyle genişletilebilir
YEREL ALT DAĞITIM İÇİN IIoT VE I/O
RevPi Flat
- Yerel alt dağıtım panoları için kompakt cihaz
- Enerji sektörüne özel
- Entegre I/O'ler
